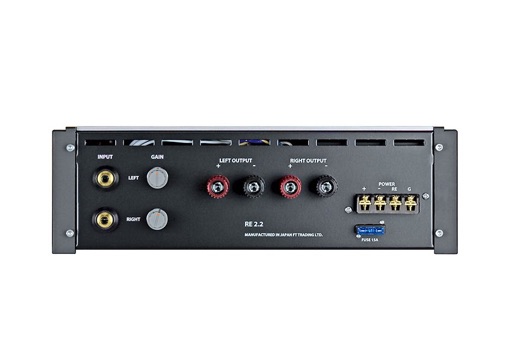

RE 2.2 specification
输出功率:2x40W /输入灵敏度:0.25V /输入阻抗:10k欧姆/负载阻抗:4-16欧姆/消耗电流:空转时间(无信号)- 3A、远程断开时间:2mA / Size (mm):320(W)x92(H)x504(D)
RE系列提供两种类型的放大器电路,
* RE 2,RE 2.2,RE 50,RE 50 HI和RE 100M-“标准推拉”功放
* RE 2.65和RE 4.25-“单端推拉”功放
输出功率:2x40W /输入灵敏度:0.25V /输入阻抗:10k欧姆/负载阻抗:4-16欧姆/消耗电流:空转时间(无信号)- 3A、远程断开时间:2mA / Size (mm):320(W)x92(H)x504(D)
最大输出功率:50W x 2(1 KHz/10 ohm,RMS)•输入灵敏度:0.25V•负载阻抗:4~16 ohm•消耗电流:ldling (ON,no-signal) - 3A/at Rrmote Off - 2mA•尺寸(mm):280(W)X74(H)X320(D)
最大输出功率:50W x 2(1 KHz/10 ohm,RMS)•输入灵敏度:0.25V•负载阻抗:4~6 ohm•消耗电流:ldling (ON,no-signal) - 3A/at Rrmote Off - 2mA•尺寸(mm):280(W)X74(H)X320(D)
最大输出功率:1x100W (1 KHz / 10 ohm, RMS) /输入灵敏度:0.25V / 负载阻抗:4-16 ohm /消耗电流:空转时间(ON, no signal) - 3A, 远程关闭时间:2mA / Size (mm):280(W)x74(H)x330(D)
320(W)x92(H)x504(D) 最大输出功率:40Wx2(RMS,1KHz,10ohm)/输入灵敏度(10 K ohm):RCA -10dBV(0.3V),平衡-18dBV(0.13V)/最大输入电平:RCA + 8dBV(8V),Balance + 10dBV(3.2V)/负载阻抗:4-16ohm /消耗电流:空闲时间(无信号)3A,远程关闭时间:2mA /尺寸(mm):320(W)x92(H)x504(D)

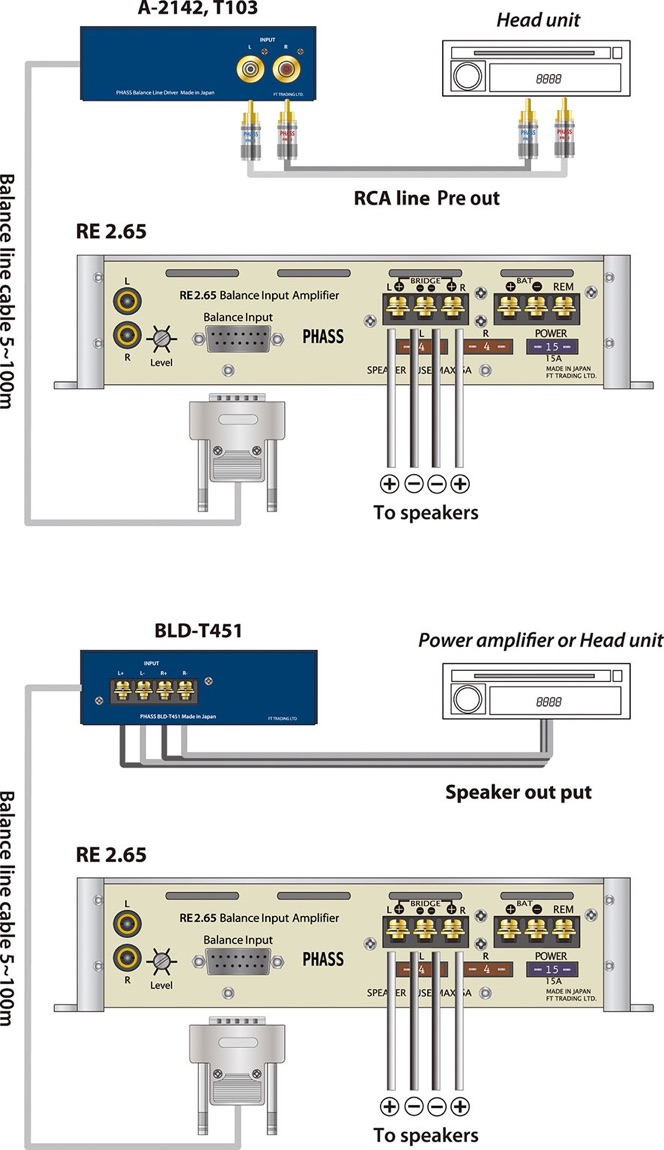

RE 2.65和BLD平衡线路驱动的配置
最大输出功率:65Wx2(RMS,1KHz,8ohm)/输入灵敏度(10 K ohm):RCA 1.6V /消耗电流:空闲时间(无 信号)1A,远程关闭时间:2mA /尺寸(mm):250(W)x56(H)x326(D)

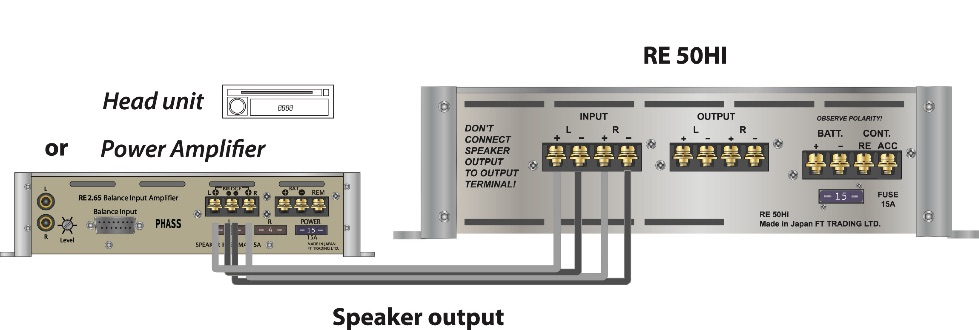

RE 50HI的基本配置
输出功率:2x50W /输入灵敏度:5V /负载阻抗:4-16欧姆/消耗电流:空转时间(无信号)- 3A、远程断开时间:2mA / Size (mm):280(W)x74(H)x320(D)
PI功放系列的特点
这是随着电动汽车时代的变化而推出的产品,是以高技术为基础开发的具有划时代意义的产品。具有AB类功放的音质和D类功放的耗电效率,又考虑安装的方便性采用小尺寸的体积。采用了家用HI-FI的核心IC芯片,可体现PHASS固有的自然及温暖的模拟音质。
额定输出功率@4ohm:100Wx1 @2ohm:150Wx1频响范围:10Hz-40kHz输入灵敏度:0.2V-6V信噪比:>95dB阻抗:2-8Ω保险丝尺寸:1X20ATHD&噪声:<0.05%尺寸(L x W x H):210x85x43
工作模式:P类功放/2路RMS Power Ratings 实际功率4 Ohms: (@ 13.8V 1% THD+N, 1 KHz) 245W x 2ch2 Ohms: (@ 13.8V 1% THD+N, 1 KHz) 465W x 2ch桥接功率4 Ohms: (@ 14.4V THD+N, 1 KHz) 895W x 1ch最大功率:1500WEQ : Bass Boost : 45Hz 0dB-12dB工作电压:14.4V DC(11V-16V)输入电平:0.25V-6.0V频率响应: 20Hz~20KHz(0,-3dB)信噪比:92dBTHD(RMS):<0.05%产品尺寸:140x40x254(mm)
PI-4:工作模式:P类功放/4路RMS Power Ratings.实际功率4 Ohms: (@ 13.8V 1% THD+N, 1 KHz) 80W x 4ch2 Ohms: (@ 13.8V 1% THD+N, 1 KHz) 150W x 4ch桥接功率4 Ohms: (@ 14.4V THD+N, 1 KHz) 250W x 2ch最大功率:1000W工作电压:14.4V DC(11V-16V)输入电平:0.25V-6.0V频率响应: 20Hz~20KHz(0,-3dB)信噪比:92dBTHD(RMS):<0.05%产品尺寸:140x40x224(mm)
PI-5:工作模式:P类功放/5路RMS Power Ratings 实际功率4 Ohms: (@ 13.8V 1% THD+N, 1 KHz) 85W x 4ch(@ 13.8V 1% THD+N, 100KHz) 280W x 1ch2 Ohms: (@ 13.8V 1% THD+N, 1 KHz) 140W x 4ch(@ 13.8V 1% THD+N, 100KHz) 420W x 1ch桥接功率4 Ohms: (@ 14.4V THD+N, 1 KHz) 280W x 2ch(@ 14.4V THD+N, 100 KHz) 350W x 1ch最大功率:1500W工作电压:14.4V DC(11V-16V)输入电平:0.25V-6.0V频率响应: 20Hz~20KHz(0,-3dB)信噪比:93dBTHD(RMS):<0.05%产品尺寸:140x40x284(mm)
PE功放系列的特点
PE系列是比PI系列具有更高音质及高效率的发烧级产品,使用一台功放即可实现高品质的HI-FI声音,同时可以节省安装空间。是一套完美音响系统不可或缺的器材之一。
PE-6:工作模式:P类功放/6路RMS Power Ratings 实际功率4 Ohms: (@ 13.8V 1% THD+N, 1 KHz) 100W x 4ch(@ 13.8V 1% THD+N, 1 KHz) 150W x 2ch2 Ohms: (@ 13.8V 1% THD+N, 1 KHz) 150W x 4ch(@ 13.8V 1% THD+N, 1 KHz) 320W x 2ch桥式接线4 Ohms: (@ 14.4V THD+N, 1 KHz) 300W x 2(@ 14.4V THD+N, 1 KHz) 600W x 1最大功率:2500W工作电压:14.4V DC(11V-16V)输入电平:0.25V-6.0V频率响应: 20Hz~20KHz(0,-3dB)信噪比:95dB<RMS<rms</rmsTHD(RMS):<0.05%产品尺寸:140x40x342.4(mm)
AP4.75产品介绍1. 开发目的 - 目前的PI功放系列停产后需要市场攻略的新产品,选择日本原产的AP4.50的基础来升级开发,保持20多年历史的AP系列感性特点加上升级功率,更适应入门级功放市场的需求。这对于单纯输出就能评价产品级别的入门级功放市场来说,将成为新的标准2. 产品特点 - AB类4路功放,实际功率达到75W,对比原版AP4.50增加50%的功率 - 内部结构改善,控制发热提高稳定性,保持日本功放系列的外观,完成统一感 - 0.5V~8V的输入电压,每通道独立调音量,小体积高效率设计 - 经过音响级别的配件及高音质优化设计,保持原版具有的温暖及柔软的音色加上更清晰的声音效果
额定输出功率 @4 Ohms:75Wx4 @2 Ohms:115x4桥接输出功率 @4 Ohms:230Wx2频响范围:10Hz~40KHz输入电平:0.5V~8V
信噪比:>95DbTHD&Noise: <0.05%阻抗:2~8Ω保险丝尺寸:2x25A尺寸:274*176*46mm
PA 2产品特点1. 双面板设计加贴片工艺,有效减短回路阻抗与线阻,保真度进一步提高2. 为减少电磁干扰,前级放大以及变压器和滤波电感采用屏蔽盒设计,降低失真度同时提高了信噪比高3. 侧面带“偏压设置”调整功能(“Class”旋钮),用户可以结合个人爱好,通过调节旋钮使功放可以在纯甲类(Max)与AB类(Min)工作:纯甲类模式下声音更温暧动听,而AB类模式时整机效率更高。4. 左右声道对称式设计,有效降低声道之间互相串扰,声道分离度更高5. 内设智能低噪音风控自动调节功能,内部低噪音高转速风扇辅助整机散热,确保内部元器件避免过热而失效,各元器件始终在最佳状态下运行6. 功放级输出采用镀银线代替铜箔走线,大大降低了线损,输出阻抗更低7. 功放输出采用“直流自动伺服电路”,使输出直流电位更趋于0,动态表现更佳8. 核心器件采用进口知名品牌,品质与性能兼得:(1)主放大晶体管采用日本“Sanken”品牌(2)次级滤波电解电容采用日本“ELNA”品牌(3)初级滤波电解电容选用日本“Rubycon”品牌(4)音频耦合电容选用德国“WIMA”品牌(5)运放选用日本“JRC”品牌音频专用运放”MUSES8820”
型号 : PA 2 4欧姆立体声(AB类): 110W x 2 14.4V额定功率(瓦特) 2欧姆立体声(AB类): 220W x 2 14.4V额定功率(瓦特) 4欧姆立体声(A类): 60W x 2 14.4V额定功率(瓦特) 2欧姆立体声(A类): 95W x 2 14.4V额定功率(瓦特) 最小负载阻抗:2欧姆 阻尼系数: >36@1K赫兹4欧姆 输入灵敏度范围: 0.4-6 @14.4V额定(瓦特) 输入阻抗: 5千欧姆 频响范围:5-250000赫兹-3分贝@1瓦特 线性:± 0.2分贝@1瓦特20-20000赫兹 负反馈值:0分贝 总谐波失真(THD):<0.8 1千赫兹最大50%功率百分比 交越失真(IMD):<0.12 1千赫兹最大50%功率百分比 信噪比:>101(>104)分贝@10瓦特(“A”计权) 频道分离:>60分贝@1千赫兹最大功率 输入电压范围:10.5-16伏特 待机电流(无输入): 3.8安培@14.4V保险丝:50安培尺寸(长x宽x高):492x223x54mm
PA4优点(1) 一体成型铝散热器,不变形,导热性能良好;表面采用拉细丝氧化处理,更显典雅。(2) 顺应设计潮流,两侧面板及底盖采用铝板轻量化设计。(3) 镀金电位器,搭配拉丝工艺面板,彰显高贵气质。(4) 侧面板大胆嵌入红木装饰板,结合高保真音质,做到了“耳目一新”名至实归。(5) 采用美国”CMC”品牌镀银RCA插头,接触电阻更小,保证了信号输入纯正。(6) 透明镀金压铸接线端子,既显高档,又能方便接驳电线,保证了输入能量充沛,接触电阻够低。(7) 功放机内部变压器及滤波电感采用金属屏蔽罩设计,既能保证散热同时降低干扰。(8) 内置智能温控系统:自动调节双滚珠高转速风扇转速,主动调节内部温度。(9) 功放采用日本进口“ELNA”品牌电解电容,性能卓越。(10) 信号耦合采用德国“WIMA”品牌盒式电容,失真度更小。(11) 功放输出采用镀银输出线,带载能力更强,阻抗更低。(12) 采用双面板加贴片工艺设计,有效减短电路回路,整机内阻更小,稳定性更好。(13) 功放前级采用屏蔽盒设计,减小信号串扰,保真度更高!(14) 功放管采用日本进口“SANKEN”品牌2SC3519A/2SA1386A音频对管,品质优越。(15) 面板带有工作模式(CLASS)调节功能:用户可以根据个人习惯,使整机处于效率较高的AB类状态,或音质更好的A类状态。(16) 各声道增益独立调节功能:根据安装位置以及聆听习惯,调整各声道增益,使声场达到最佳平衡状态
PA414.4V额定功率(W) 4Ω( AB 类)50Wx4 2Ω( AB 类)100Wx4 4Ω( A 类)30Wx4 2Ω(A类)45Wx4 最小负载阻抗 2ohm 阻尼系数>25@1KHz4 ohm 输入灵敏度范围 0.4-6 @14.4V额定(W) 输入阻抗 20 K ohm 频响范围 5-250 000 Hz -3分贝 @1W 线性 ± 0.2 分贝 @ 1W 20-20000Hz 负反馈值 0 分贝 总谐波失真(THD) <0.81KHz最大50%功率百分比 交越失真(IMD) <0.12 1KHz最大50%功率百分比 信噪比>101(>104) 分贝 @ 10瓦特 (“A”计权) 频道分离>60 分贝 @1KHz最大功率 输入电压范围入) 3.8A @ 14.4V 保险丝 30A x 2 尺寸492(长)x223(宽)x54(高)mm
